Dankzij de nauwkeurige, kleurgetrouwe weergave over de gehele helderheidskarakteristiek (EOTF) is de monitor perfect geschikt voor de volledige productieworkflow in 4K, zowel in HDR als in SDR.
HDR
High Dynamic Range

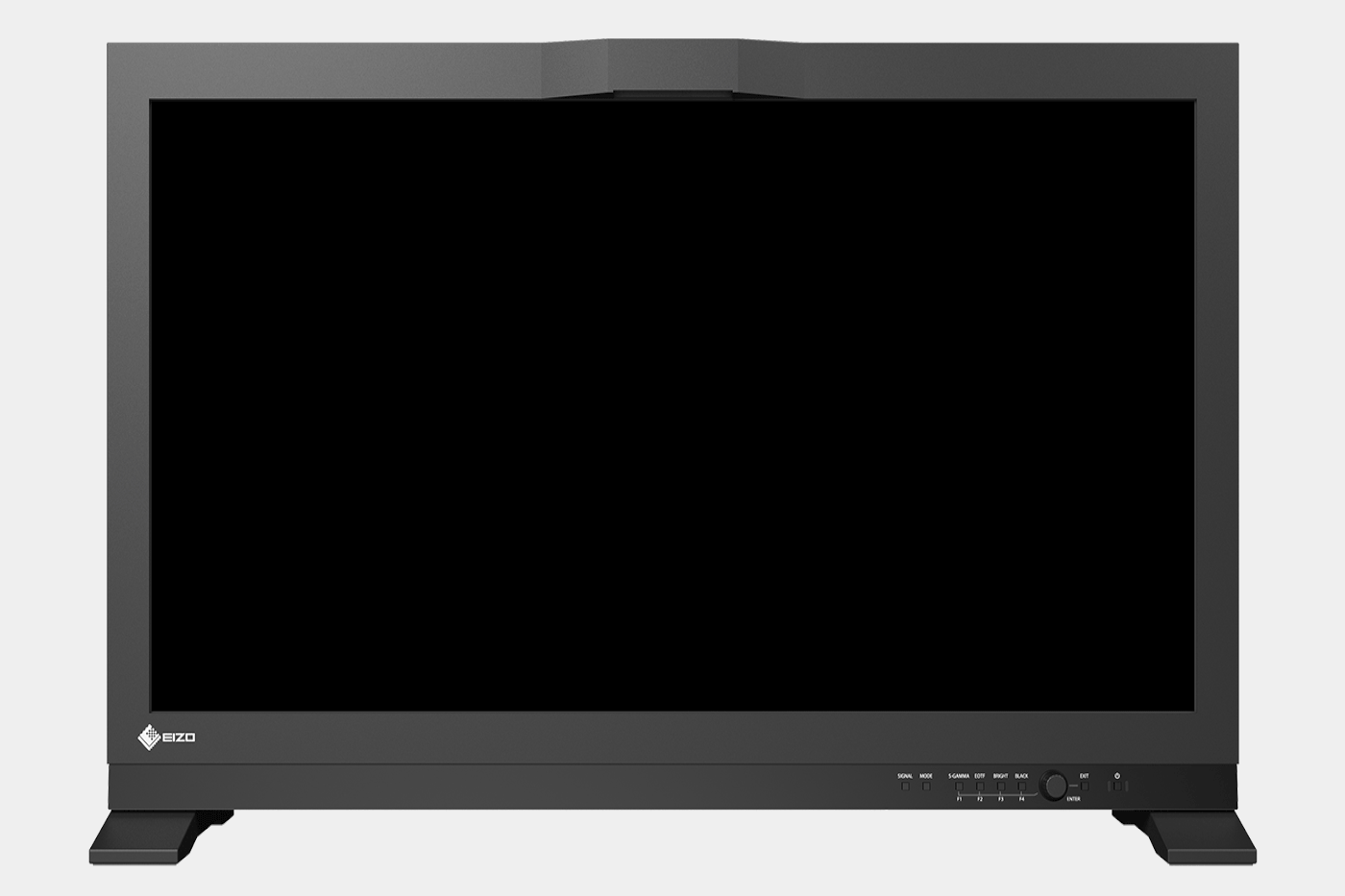

De ColorEdge PROMINENCE CG3146 is een referentiemonitor die professionals in de film- en televisiebranche een onvervalst beeld biedt, waarop ze volledig kunnen vertrouwen. Iedere afzonderlijke monitor wordt in de fabriek van EIZO in Japan nauwkeurig gekalibreerd. Hierdoor levert de monitor altijd een exacte weergave, ideaal voor het werk in post-production. De fabriekskalibratie omvat de gebruikelijke SDR- en HDR-standaarden. De beschikbare gekalibreerde referentiemodi zijn onder andere BT.2020, BT.709, DCI-P3, PQ_BT.2100, PQ_DCI-P3 en HLG_BT.2100. De ColorEdge PROMINENCE CG3146 van EIZO toont zuivere HDR in referentiekwaliteit, zonder automatische helderheidsbeperking of lokaal dimmen. Zo heeft iedere pixel gegarandeerd de juiste kleur en helderheid.
De ColorEdge PROMINENCE CG3146 ondersteunt beide gammacurven voor HDR-video: de HLG-curve (Hybrid Log-Gamma) en de PQ-curve (Perceptual Quantization). De kalibratie is voor allebei de curven nauwkeurig en voldoet aan referentieklasse 1. De HLG-curve is compatibel met SDR-displays en is bijvoorbeeld geschikt voor live televisie-uitzendingen. De PQ-curve ligt dichter bij de menselijke waarneming van kleur en helderheid en wordt veel gebruikt voor films, streamingcontent en andere video-inhoud. De gammacurven zijn allebei gestandaardiseerd door de International Telecommunication Union (ITU) als ITU-R BT.2100. De PQ-curve is ook bekend als de ST-2084-standaard van SMPTE, de Society of Motion Picture and Television Engineers.
Video editing
en video mastering
De ColorEdge PROMINENCE CG3146 zorgt met 1000 cd/m2 voor de hoge helderheid die nodig is voor de weergave van HDR-content. De nominale contrastverhouding van 1000000:1 garandeert een uitstekende weergave van diepe zwarttinten. De monitor geeft alle codewaarden van HDR-HLG- of HDR-PQ-helderheid weer op het niveau van referentieklasse 1.
De ColorEdge PROMINENCE CG3146 ondersteunt een resolutie van DCI-4K (4096 × 2160). Dat maakt deze monitor ideaal voor het maken, bewerken en referentiëren van CGI (computer generated images) in 2D en 3D, voor werk met special effects, compositing en color grading.
De monitor ondersteunt de meest uiteenlopende video-indelingen, bijvoorbeeld HDMI-signalen met 10-bits 4:2:2 bij 50/60 p. Voor DisplayPort-signalen biedt hij een ondersteuning tot 10-bits 4:4:4 bij 50/60 p. Meer informatie.
De ColorEdge PROMINENCE CG3146 is voorzien van een Single-Link 12G/6G/3G/HD-SD-poort en Dual- of Quad-Link 3G/HD-SDI-aansluitingen, voor een directe verbinding met 4K-videosignalen. De SDI-aansluitingen ondersteunen het 2SI-proces (2 Sample Interleave), zodat het beeld tijdens de overdracht altijd gegarandeerd stabiel blijft. Er kunnen ook VPID-gegevens (Video Payload ID) worden gebruikt voor SDI-verbindingen.
De CG3146 heeft makkelijk bereikbare HDMI- en DisplayPort-aansluitingen aan de zijkant van de monitor. Hierdoor is het geen enkel probleem om andere videoapparatuur of computers aan te sluiten. Daarnaast zijn er vier USB-downstream-poorten en een USB-upstream-poort beschikbaar.
Nauwkeurigheid en kleur
Helderheid, contrast en scherpte
Bij een referentiemonitor moeten het witpunt, de kleurweergave en de EOTF altijd perfect ingesteld zijn. De ColorEdge PROMINENCE CG3146 is de eerste HDR-referentiemonitor ter wereld met een geïntegreerd meetapparaat, dat de monitor automatisch herkalibreert op het niveau van de referentieklasse.
Voor de exacte meting is iedere afzonderlijke geïntegreerde sensor in de fabriek afgestemd met een nauwkeurig meetsensor in laboratorium omgeving en afgestemd op de betreffende monitor. De sensor kan echter ook worden afgestemd op andere met andere meetapparaten, zoals die al in bestaande workflows van sommige gebruikers voorhanden zijn. Omdat het meetapparaat al is ingebouwd, is er geen extra kalibratieapparatuur van externe leveranciers meer nodig. De kwaliteitsborging wordt hierdoor eenvoudiger, zodat de gebruiker zich kan concentreren op het creatieve proces. De kalibratiegegevens worden direct in de monitor opgeslagen, zodat er ook bij gebruik met een andere computer geen nieuwe kalibratie nodig is.
Het geïntegreerde meetapparaat kan zo worden ingesteld, dat de monitor op vaste tijden automatisch opnieuw wordt gekalibreerd. Hierdoor kunnen gebruikers de monitor bijvoorbeeld 's nachts of in het weekend kalibreren, zonder hun werk te onderbreken. Dit garandeert dat de kleurweergave op de monitor op ieder moment perfect klopt. De monitor warmt automatisch op, het meetapparaat klapt zichzelf uit en de herkalibratie wordt uitgevoerd – ook als de aangesloten computer of randapparatuur is uitgeschakeld.
Indien gewenst kan de ingebouwde kalibratiesensor van de monitor ook nog met externe meetapparatuur worden vergeleken. De monitor ondersteunt de volgende apparaten:
Colorimetry Research: CR-100, CR-250, CR300
Klein: K-10 / K-10A
Konica Minolta: CS-1000, CS-1000A, CA-210, CA-310, CA410, CS-2000, CS-2000A, CS-200
Photo Research: PR-655, PR-680
JETI: Specbos 1211, Spectraval 1501
EIZO ColorNavigator is de software bij uitstek voor kalibratie en kwaliteitsbewaking voor kleurbeheermonitoren in de ColorEdge-serie. EIZO heeft deze software zelf in-house ontwikkeld om de herkalibratie gemakkelijker te maken en betrouwbare resultaten te leveren voor een kleurgetrouwe weergave.
De grote kleurruimte reproduceert 99% van de DCI-P3-standaard die gebruikelijk is in post-production, zodat de kleurweergave exact overeenstemt met het origineel.
De ColorEdge PROMINENCE CG3146 biedt een 10-Bits weergave* op basis van een 24-Bits Look-Up Table (LUT), zodat de monitor meer dan een miljard kleuren kan weergeven. Dit zorgt voor een subtieler kleurverloop en een kleinere afstand tussen verschillende kleurtonen (de Delta-E-waarde).
* De voorwaarde: ook de grafische kaart en de software moeten een weergave met 10 Bits ondersteunenn
De geïntegreerde 3D-Look-Up Table zorgt dat kleurtonen bijzonder precies worden aangesproken in een driedimensionale RGB-tabel. De 3D-Look-Up Table verbetert bovendien de kleurenmenging van de monitor (de manier waarop rood, groen en blauw worden gecombineerd), wat onmisbaar is voor een absoluut neutrale grijsas.
Om ervoor te zorgen dat tint, kleur, helderheid en andere kenmerken altijd nauwkeurig worden weergegeven, zelfs wanneer de omgevingstemperatuur verandert, is de ColorEdge CG3146 uitgerust met een temperatuursensor. Het meet nauwkeurig de temperatuur in de monitor, terwijl een AI (kunstmatige intelligentie)-ondersteund correctiealgoritme* onderscheid maakt tussen verschillende temperatuurveranderingspatronen en in real time een nauwkeurige correctie berekent.
*Patent aangevraagd
Een standaard monitor moet minimaal een half uur opwarmen, voordat de helderheid, kleurweergave en toonwaarden stabiel zijn. De ColorEdge CG3146 bereikt deze stabiliteit echter al binnen drie minuten, zodat de gebruiker vrijwel direct na het inschakelen van de monitor kan vertrouwen op de kleurweergave.
Perfectie voor ieder gedeelte van het display
Ieder afzonderlijk monitorpaneel wordt in de fabriek van EIZO exact uitgemeten over het volledige oppervlak. Als er kleurzwemen optreden of afwijkingen zijn in de homogeniteit van de helderheid, wordt dit herkend en gecorrigeerd. Dit proces – de Digital Uniformity Equalizer – garandeert dat identieke kleuren gedurende de volledige levensduur van de monitor gelijk worden weergegeven, op ieder gedeelte van het displayoppervlak. Alleen zo kunnen professionals bij de beeldbewerking en het retourcheerwerk vertrouwen op hun monitor.
Extra eigenschappen
en functies
Via het menu op het display van de ColorEdge PROMINENCE CG3146 is iedere referentiemodus voor de verschillende weergavestandaarden snel toegankelijk. De beschikbare modi zijn BT.2020, BT.709, DCI-P3, PQ_BT.2100, PQ_DCI-P3, HLG_BT.2100, Calibration en Sync Signal.
De ColorEdge PROMINENCE CG3146 biedt een speciale functie om de kleurinstellingen gedurende het volledige productieproces consistent te houden, namelijk Sync Signal. Deze functie past de monitorinstellingen aan het videosignaal aan, zoals het signaalbereik en de kleurindeling.
De helderheidswaarschuwing kan worden gebruikt om gebieden te markeren die een bepaalde helderheid (300, 500, 1000 of 4000 cd/m²) overschrijden bij gebruik van de PQ-modus. Deze gebieden worden facultatief gemarkeerd in de kleuren geel of magenta.
De waarschuwing voor de kleurruimte werkt in twee modi: Rec.2020-content die niet kan worden weergegeven in de Rec.709-kleurruimte, wordt in grijstinten weergegeven. Alternatief wordt in de Rec.709-clippingmodus gesimuleerd, hoe materiaal in Rec.2020 zou worden weergegeven op HDTV-apparatuur.
Via een directe selectie in het monitormenu kunt u eenvoudig inzoomen op verschillende beeldpartijen, zodat u de details en scherpte kunt beoordelen.
De CG3146 heeft een Blue-Only-functie, waarmee ruis in het signaal kan worden gecontroleerd. Hierbij geeft de monitor een monochroom beeld weer, dat uitsluitend gebruik maakt van de blauwe componenten van het ingangssignaal.
De ColorEdge PROMINENCE CG3146 kan een offset-waarde voor het witpunt en de kleurtemperatuur toepassen, die overeenkomt met een weergave op een buizenmonitor.
Comfortabele bediening
Uitrusting om comfortabel te werken
Aan de voorzijde van de CG3146 bevindt zich een regelaar om snel en eenvoudig te kunnen navigeren en de monitorinstellingen individueel aan te passen. Zo kunnen bijvoorbeeld specifieke helderheidsinstellingen gemakkelijk worden geactiveerd.
Omwille van de ogen
Ondanks een LED-backlight levert de ColorEdge PROMINENCE CG3146 een helderheidsregeling zonder flikkeringen en zonder negatieve uitwerking op de kleurstabiliteit. Het voordeel: je ogen raken minder snel vermoeid. Zo kun je langere tijd op de monitor werken.
Bescherming tegen reflecties en verblinding
De lichtkappen reduceren reflecties en licht op het beeldscherm en sparen uw ogen. De kappen zijn eenvoudig te plaatsen en verminderen de lichtinval van bovenaf en van de zijkanten.
Twee handgrepen aan de achterkant van de monitor maken het eenvoudig om de monitor veilig te dragen of te verschuiven.
Garantie
Maximale investeringszekerheid
EIZO biedt vijf jaar garantie inclusief on-site omruilservice. Wij kunnen dit bieden dankzij een ingenieus productieproces, dat is gebaseerd op een eenvoudige succesformule: doordachte en innovatieve techniek, gefabriceerd met high-end-materialen.
Voor de ColorEdge PROMINENCE CG3146 geldt een helderheids- en kleurgarantie voor maximaal 10 000 bedrijfsuren vanaf de aanschafdatum. Bij gebruik van een kleurtemperatuur van 6500 K is de helderheid gegarandeerd minimaal 800 cd/m2.
Passende accessoires
Mist u nog iets?
Technische gegevens
Algemeen | |
---|---|
Artikelnr. |
CG3146
|
Behuizingskleur |
Zwart
|
Toepassingsgebied | Foto, Video & Grafisch |
Productlijn | ColorEdge |
Toepassingsgebied | Videobewerking, postproductie en kleuraanpassing |
EAN |
4995047056195
|
Scherm | |
---|---|
Diagonaal [in inch] | 31,1 |
Diagonaal [in cm] | 78,9 |
Formaat | 17:9 |
Zichtbare beeldgrootte (breedte x hoogte) [in mm] | 698 x 368,1 |
Ideale en aanbevolen resolutie | 4096 x 2160 (4K DCI) |
Pixelafstand [in mm] | 0,17 x 0,17 |
Ondersteunde resoluties | 4096 x 2160 (4K DCI), 3840 x 2160 (4K UHD), 2560 x 1440, 2560 x 1440 (@ 30 Hz), 1920 x 1200, 1920 x 1080 (Full HD), 1680 x 1050, 1600 x 1200, 1280 x 1024, 1024 x 768, 800 x 600, 720 x 400, 640 x 480, 1080p (@ 60 Hz), 1080i (@ 60 Hz), 1080p (@ 50 Hz), 1080i (@ 50 Hz), 720p (@ 60 Hz), 720p (@ 50 Hz), 576p (@ 60 Hz), 576p (@ 50 Hz), 480i (@ 60 Hz) |
Panel technologie | Dual Layer IPS (Wide Gamut, 10 Bit) |
Max. kijkhoek horizontaal | 178 |
Max. kijkhoek verticaal | 178 |
Weergavekleuren of grijswaarden | 1024 grijstinten (HDMI, van 65.000 grijstinten), 1024 grijstinten (DisplayPort, van 65.000 grijstinten), 1024 grijstinten (SDI, van 65.000 grijstinten), 1,07 miljard kleuren (HDMI, 24 bits), 1,07 miljard kleuren (DisplayPort, 24 bits), 1,07 miljard kleuren (SDI, 24 bits) |
Kleurenpalet/Look-Up-Table | Meer dan 278 biljoen kleurgradaties/24 bit 3D LUT |
Max. kleurruimte (standaard) | AdobeRGB (>97%), DCI P3 (99%), Rec709 (100%), sRGB (100%) |
Hdr Gamma | PQ, HLG |
Max. helderheid (standaard) [in cd/m²] | 1000 |
Max. darkroomcontrast (standaard) | 1000000:1 |
Backlight | LED |
Functies en bediening | |
---|---|
Hardwarekalibratie van helderheid, witpunt en gamma/EOTF | |
Geïntegreerde sensor voor zelfkalibratie | |
Vooraf ingestelde kleur-/grijswaardenmodi | BT.2020, BT.2100 PQ, BT.709, BT.709 PQ, BT.2100 HLG, DCI, DCI PQ, extra geheugenruimte door kalibratie, Sync Signal |
Correctie van temperatuur en kleurafwijking | |
Digital Uniformity Equalizer (homogeniteitscorrectie) | |
3D LUT-filmemulatie (10-bit log) | |
Programmeerbare draairegelaar | |
Safe Area Marker | |
I/P-conversie | |
Uitbreiding signaalbereik (HDMI) | |
Ruisonderdrukking (HDMI) | |
RGB- en CMYK-kleurruimte-emulatie | |
HDCP-decoder | |
Gamut-waarschuwing | |
Luminantie-waarschuwing | |
Blue Only | |
D65 (CRT) Offset | |
Time Code (VITC, LTC) | |
Gamut Clipping | |
Automatische herkenning van ingangssignalen | |
Beeld-voor-beeld | |
On-Screen menu talen | de, en, fr, es, it, se |
Instelmogelijkheden | Signaalinformatie, Kleurenmodus, Helderheid, Kleurtemperatuur/Witpunt, Gamma, HLG-systeemgamma, Kleurverzadiging, 6 Colors, Schaling, Kleurenmatrix YUV/ RGB, Input Range, zwartwaarde, XYZ-indeling, Zoom, BT.709 kleurruimte waarschuwing, Marker (Safe Area Marker, Safe Area-afmetingen, Format Marker, Format-instellingen, randkleur), Indicator, Signaalingang overslaan, Kleurenmodus overslaan, Door de gebruiker gedefinieerde toetsen, Monitorreset, Signaalingang |
Button Guide | |
Geïntegreerde voeding |
Aansluitingen | |
---|---|
Signaalingangen | BNC (12G/6G/3G/HD-SDI), 3x BNC (3G/HD-SDI), HDMI (Deep Color, HDCP 1.4/2.2), DisplayPort (HDCP 1.3) |
Signaaluitgangen | 3 x BNC (3G/HD-SDI, through-out (active)), BNC (12G/ 6G/3G/HD-SDI, through-out (active)) |
USB-specificatie | USB 5Gbps (USB 3) |
USB-upstream-poorten | 1 x type B |
USB-downstream-poorten | 3 x type A |
Grafisch signaal | DisplayPort, HDMI (RGB, YUV) |
Energie informatie | |
---|---|
Frequentie | DisplayPort: 25 - 137 kHz, 23 - 61 Hz; HDMI: 15 - 136 kHz, 23 - 61 Hz |
Energieverbruik (standaard) [in watt] | 282 |
Maximaal energieverbruik [in watt] | 463 |
Energieverbruik (Stand-by) [in watt] | 1.2 |
Energieverbruik als netschakelaar is uitgeschakeld [in watt] | 0 |
Voeding | AC 100-240V, 50/60Hz |
Afmetingen & gewicht | |
---|---|
Afmetingen (incl. standaard) (breedte x hoogte x diepte) [in mm] | 757 x 488 x 208 |
Gewicht (incl. standaard) [in kg] | 26.5 |
Technische tekening (PDF) | Technische tekening (PDF) |
Kantelbaarheid | 0 / 0 |
Certificering & normen | |
---|---|
Certificering | CE, CB, TÜV/GS, TÜV/Ergonomics (inclusief ISO 9241-307), RCM, cTÜVus, FCC-A, CAN ICES-3 (B), TÜV/S, PSE, VCCI-A, RoHS, WEEE, EAC |
Software & Accessoires | |
---|---|
Bijbehorende software en verdere accessoires beschikbaar als download | ColorNavigator |
Meegeleverde accessoires | Kalibratierapport, Signaalkabel HDMI - HDMI, Signaalkabel DisplayPort - DisplayPort, Handleiding via download, Voedingskabel, Beknopte handleiding |
Optionele accessoires | PM200-K, CP200, PP100-K |
Lichtafschermkap |
Garantie | |
---|---|
Garantieperiode | 5 jaar |
Type garantie | Omruilservice op locatie |
Inbegrepen garantie | Een helderheid van ten minste 800 cd/sqm bij een kleurtemperatuur van 5000 K tot 6500 K wordt gegarandeerd voor een periode van 5 jaar of 10.000 bedrijfsuren, afhankelijk van wat zich het eerst voordoet., Garantie op nul pixeldefecten; geen volledig verlichte subpixels (subpixels ISO 9241-307) gedurende zes maanden vanaf de aankoopdatum. |
